UNIProbe
six instruments in one unit
UNIPROBE
Το UNIProbe είναι μια συσκευή για αναλογικές και ψηφιακές μετρήσεις. Η καλύτερη και πληρέστερη λύση για όλα τα παραδοσιακά τεστ διάγνωσης. Το UNIProbe επιτρέπει την πλήρη διάγνωση σε οχήματα σχεδόν όλων των κατασκευαστών και μπορεί να παρέμβει σε αυτοκίνητα, μοτοσικλέτες, σκούτερ, τετράτροχες μηχανές και σκάφη, καθώς και σε ελαφρά και βαρέα επαγγελματικά οχήματα, πούλμαν και αγροτικά οχήματα.
Το UNIProbe επικοινωνεί με όλες τις μονάδες οθόνης TEXA ή με υπολογιστή Windows μέσω σύνδεσης USB ή μέσω Bluetooth, επιτρέποντας στον τεχνικό την απόλυτη ελευθερία κινήσεων γύρω από το όχημα στο συνεργείο. Είναι επίσης εξοπλισμένο με εσωτερική μπαταρία λιθίου που μπορεί να εγγυηθεί εξαιρετική αυτονομία. Το UNIProbe αντικατοπτρίζει πλήρως τη φιλοσοφία της TEXA σχετικά με τις “λύσεις δύο μονάδων”, επιδιώκοντας να εξαλείψει πλήρως τα καλώδια στο συνεργείο.
ΕΝΤΥΠΩΣΙΑΚΗ ΛΕΙΤΟΥΡΓΙΚΟΤΗΤΑ

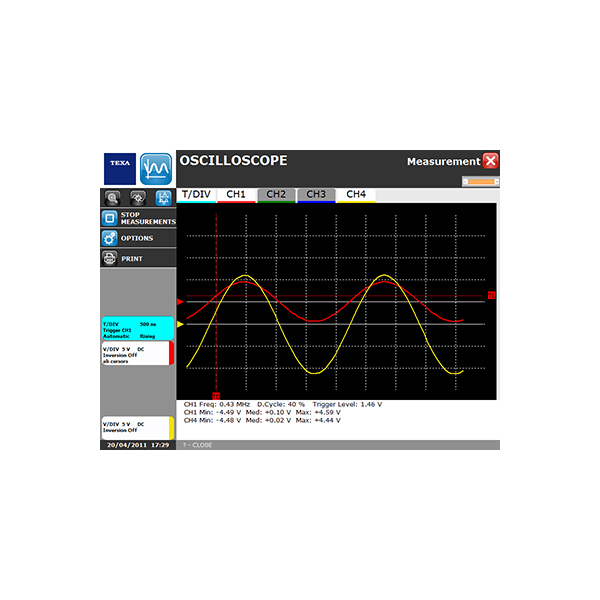

Το UNIProbe ενσωματώνει 6 διαφορετικά όργανα σε μία μονάδα, συμπεριλαμβανομένου ενός παλμογράφου με τέσσερα ανεξάρτητα κανάλια που μπορούν να λαμβάνουν ακριβείς και επαγγελματικές μετρήσεις από αισθητήρες τάσης και μετρητές ρεύματος.
Το UNIProbe σας επιτρέπει να δοκιμάζετε μπαταρίες, να εκκινείτε και να φορτίζετε συστήματα, να κάνετε ηλεκτρικές δοκιμές σε δίκτυα CAN, να μετρήσετε την τάση και την αντίσταση χρησιμοποιώντας ένα ενσωματωμένο πολύμετρο και να μετρήσετε την πίεση καυσίμου με έναν εξωτερικό ηλεκτρονικό αισθητήρα.
Μπορείτε ακόμη και να χρησιμοποιήσετε μια γεννήτρια σημάτων για να προσομοιώσετε τα σήματα PWM που παράγονται από αισθητήρες και τα σήματα ισχύος PWM που δίνουν εντολή σε ηλεκτρομηχανικούς ενεργοποιητές, όπως ηλεκτρομαγνητικές βαλβίδες και ρυθμιστές πίεσης common rail.
ΛΟΓΙΣΜΙΚΟ ΣΥΣΤΗΜΑ ΜΕΤΡΗΣΕΩΝ
Η εύκολη πρόσβαση στις εκπληκτικές λειτουργίες του UNIProbe διασφαλίζεται από το MSS (Λογισμικό Συστήματος Μέτρησης), το οποίο αναπτύχθηκε από την TEXA ειδικά για αυτήν τη συσκευή και από την πλήρη Πλατφόρμα Λογισμικού IDC5.
Η λειτουργία SIV (Προβολή Πληροφοριών Σήματος) αξίζει μια ειδική αναφορά.
Χρησιμοποιεί έναν αλγόριθμο λογισμικού που αναπτύχθηκε από την TEXA ειδικά για να συγκρίνει τα ληφθέντα δεδομένα με τις ιδανικές τιμές που υπάρχουν σε μια εσωτερική βάση δεδομένων. Τα ασυνήθιστα σήματα μπορούν επομένως να εντοπιστούν άμεσα, καθιστώντας την εργασία σας πιο γρήγορη και ευκολότερη από ποτέ.
- Τεχνικές Προδιαγραφές
ΠΑΡΟΧΗ ΡΕΥΜΑΤΟΣ
8 – 32 VDC
ΤΑΣΗ ΕΣΩΤΕΡΙΚΗΣ ΜΠΑΤΑΡΙΑΣ ΕΠΑΝΑΦΟΡΤΙΣΗΣ
10 – 32 VDC, Ενσωματωμένη 7.4 V, 1Ah μπαταρία Λιθίου
ΑΥΤΟΝΟΜΙΑ ΜΠΑΤΑΡΙΑΣ
έως 5 ώρες
ΜΕΓΙΣΤΗ ΤΑΣΗ
1,2 A σε 12 V
ΠΕΡΙΒΑΛΛΟΝ
Θερμοκρασία Λειτουργίας: 0 ÷ +45°C
Εσωτερική Θερμοκρασία: – 20 °C ÷ 60 °C
Σχετική Υγρασία Λειτουργίας: 10 % ÷ 80 % χωρις συμπύκνωση
ΔΙΑΣΤΑΣΕΙΣ
155x178x55 mm (χωρίς την κεραία Bluetooth )
ΒΑΡΟΣ
1,2 kg.
ΠΑΛΜΟΓΡΑΦΟΣ
ΚΑΝΑΛΙΑ
4 ανεξάρτητα κανάλια εισόδου με αναλογικό εύρος 10 MHz (-3 dB); sampling rate 20MSamples/sec at 10 bit with 1 or 2 channels active, 10 MSamples/sec at 10 bit with 3 or 4 channels active
ΜΕΓΙΣΤΗ ΤΑΣΗ ΕΙΣΟΔΟΥ
+/- 50 Vmax, AC or DC couplingbr
ΚΑΘΕΤΗ ΚΛΙΜΑΚΑ ΓΙΑ ΚΑΘΕ ΚΑΝΑΛΙ
Από 20 mV/Div σε 50 V/Div
ΟΡΙΖΟΝΤΙΑ ΚΛΙΜΑΚΑ
Από 500 ns/Div σε 5s/Div
ΕΝΕΡΓΟΠΟΙΗΤΗΣ
Πηγή CH1, CH2, CH3, CH4, επιλέξιμη, καθυστέρηση ενεργοποίησης.
ΛΕΙΤΟΥΡΓΙΕΣ ΟΘΟΝΗΣ
Normal, Auto, Single shot
ΜΕΤΡΗΣΕΙΣ ΓΙΑ ΤΙΣ ΑΚΟΛΟΥΘΕΣ ΤΙΜΕΣ
Συχνότητα, Περίοδος, RMS, Vmax, Vmin.
ΠΟΛΥΜΕΤΡΟ
ΜΟΝΩΣΗ ΓΑΛΒΑΝΙΖΕ
Έως 1 kV για ασφαλείς μετρήσεις
ΜΕΤΡΗΣΕΙΣ ΤΑΣΗΣ
Μέγιστη μετρήσιμη Τάση: ± 400VDC, Αντίσταση Εισόδου 4.7 MΩ, Ανάλυση 3 ψηφίων ; τρεις ζώνες μέτρησης, με αυτόματη ή χειροκίνητη επιλογή κλίμακας: 0-6 V, 6-60 V, 60-400 V AC/DC
ΜΕΤΡΗΣΕΙΣ ΑΝΤΙΣΤΑΣΗΣ
Τρεις ζώνες μέτρησης, με αυτόματη ή χειροκίνητη επιλογή: 0-1000 Ω, 1-100 kΩ, 100 – 10 MΩ, Ανάλυση: 3 ψηφία
ΜΕΤΡΗΣΕΙΣ ΡΕΥΜΑΤΟΣ
Οι μετρήσεις ρεύματος γίνονται χρησιμοποιώντας τα καλώδια της σειράς TEXA “BICOR” στις υποδοχές του εμπρός μέρους της συσκευής
ΛΕΙΤΟΥΡΓΙΑ TNET
Επίλυση Προβλημάτων σε CAN ISO11898, ISO11519 δίκτυα
ΛΕΙΤΟΥΡΓΙΑ BPP
Επίλυση Προβλημάτων σε μέτρηση τάσης συστημάτων εκκίνησης: DC έως 50VDC
ΗΛΕΚΤΡΟΜΑΓΝΗΤΙΚΗ ΣΥΜΒΑΤΟΤΗΤΑ
ETSI EN 301 489-17 V 1.2.1 EN 6/326/1
