TwinProbe
Για αναλογικές και ψηφιακές μετρήσεις

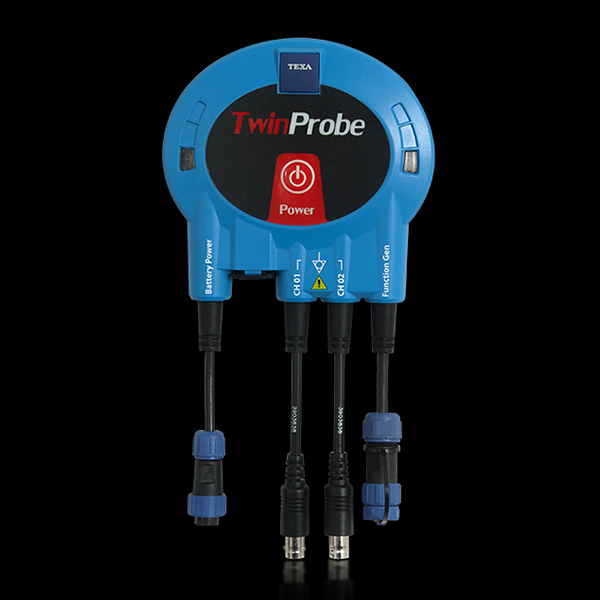

TWINPROBE
Το TwinProbe είναι το εργαλείο της TEXA για τις αναλογικέςκαι ψηφιακές μετρήσεις που απαιτούνται σε όλες τις συμβατικές διαγνωστικές δοκιμές. Έρχεται σε χαμηλότερη τιμή από το UNIProbe, τον «μεγάλο αδερφό» της, ωστόσο και οι δύο μοιράζονται από κοινού την εξαιρετική πρακτικότητα και την ακρίβεια για όλες τις λειτουργίες ελέγχου των αυτοκινήτων.
Το TwinProbe επικοινωνεί με όλες τις μονάδες προβολής TEXA ή με υπολογιστή Windows με σύνδεση USB ή μέσω τεχνολογίας Bluetooth, επιτρέποντας στον μηχανικό απόλυτη ελευθερία κινήσεων γύρω από το όχημα μέσα στο συνεργείο.
Η διαχείρισή του μπορεί να γίνει από το λειτουργικό λογισμικό IDC5 ή το MSS (Λογισμικό Σύστημα Μέτρησεων) όταν χρησιμοποιείται σε υπολογιστή.
ΠΑΛΜΟΓΡΑΦΟΣ
Το TwinProbe είναι ένας παλμογράφος με δύο ανεξάρτητα αναλογικά κανάλια για εισόδους έως ± 200V, με λειτουργία SIV (Προβολή πληροφοριών σήματος) για την ερμηνεία του μετρημένου σήματος. Η λειτουργία SIV σας καθοδηγεί σε όλη τη διαδικασία δοκιμής.
Το TwinProbe όχι μόνο απεικονίζει το σήμα, αλλά, ενώ λαμβάνει μετρήσεις και συγκεντρώνει δεδομένα, ταυτόχρονα επεξεργάζεται και αναλύει πληροφορίες προκειμένου να παρέχει αξιολογήσεις σε πραγματικό χρόνο.
Το TwinProbe μπορεί να επεξεργαστεί σήματα από διάφορους αισθητήρες και ενεργοποιητές και να συγκρίνει τα δεδομένα που αποκτήθηκαν με τις ιδανικές τιμές που είναι αποθηκευμένες στην εσωτερική βάση δεδομένων, επισημαίνοντας αμέσως τυχόν ανωμαλίες σήματος.
ΓΕΝΝΗΤΡΙΑ ΣΗΜΑΤΟΣ
Η πρακτική γεννήτρια σήματος TwinProbe είναι ιδανική για προσομοίωση σημάτων εισόδου από αισθητήρες, όπως και σημάτων που μεταδίδονται από την ECU για τον έλεγχο ενεργοποιητών όπως οι ηλεκτρομαγνητικές βαλβίδες, προκειμένου να εντοπίζονται και να αναλύονται σφάλματα στο σύστημα.
ΑΜΠΕΡΟΜΕΤΡΟ
Το TwinProbe μπορεί επίσης να χρησιμοποιηθεί για τη μέτρηση της έντασης ρεύματος. Απαιτείται ένα προαιρετικό αμπερόμετρο BICOR που επιτρέπει στο TwinProbe να εκτελεί αυτές τις δοκιμές.
ΛΟΓΙΣΜΙΚΟ ΣΥΣΤΗΜΑ ΜΕΤΡΗΣΕΩΝ
Η εύκολη πρόσβαση στις εκπληκτικές λειτουργίες του TwinProbe διασφαλίζεται από το MSS (Λογισμικό Σύστημα Μετρήσεων), το οποίο αναπτύχθηκε από την TEXA ειδικά για αυτήν τη συσκευή και από την πλήρη πλατφόρμα λογισμικού IDC5.
Η λειτουργία SIV (Προβολή Πληροφοριών Σήματος) αξίζει μια ειδική αναφορά. Χρησιμοποιεί έναν αλγόριθμο λογισμικού που αναπτύχθηκε από την TEXA ειδικά για να συγκρίνει τα ληφθέντα δεδομένα με τις τιμές που είναι καταγεγραμμένες σε μια εσωτερική βάση δεδομένων. Τα ασυνήθιστα σήματα μπορούν επομένως να εντοπιστούν άμεσα, καθιστώντας την εργασία σας πιο γρήγορη και ευκολότερη από ποτέ.
- ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ
ΠΑΡΟΧΗ ΡΕΥΜΑΤΟΣ
8 V – 35 V DC max
ΚΑΤΑΝΑΛΩΣΗ ΣΕ ΦΑΣΗ STAND-BY
150 mA στα 12 V
ΚΑΤΑΝΑΛΩΣΗ ΚΑΤΑ ΤΗ ΔΙΑΡΚΕΙΑ ΦΟΡΤΙΣΗΣ ΣΤΗ ΛΕΙΤΟΥΡΓΙΑ ΠΑΛΜΟΓΡΑΦΟΥ ΜΕ 2 ΕΝΕΡΓΑ ΚΑΝΑΛΙΑ
480 mA στα 12 V
ΔΙΑΡΚΕΙΑ ΕΣΩΤΕΡΙΚΗΣ ΜΠΑΤΑΡΙΑΣ ΣΤΗ ΛΕΙΤΟΥΡΓΙΑ ΠΑΛΜΟΓΡΑΦΟΥ ΜΕ 2 ΕΝΕΡΓΑ ΚΑΝΑΛΙΑ
1Ω και 45 λεπτά περίπου
ΠΕΡΙΒΑΛΛΟΝ
Θερμοκρασία Λειτουργίας: 0 ÷ +45°C
Θερμοκρασία Αποθήκευσης: – 20 °C ÷ 60 °C
Σχετική υγραασία Λειτουργίας: 10% – 80%
ΔΙΑΣΤΑΣΕΙΣ ΧΩΡΙΣ ΚΑΛΩΔΙΑ (ΜΕ ΚΑΛΩΔΙΑ)
125 x 130 x 27 mm (135 x 130 x 27 mm)
ΒΑΡΟΣ
460 g.
ΠΑΛΜΟΓΡΑΦΟΣ
ΑΡΙΘΜΟΣ ΚΑΝΑΛΙΩΝ
2 αναλογικά (CH01, CH02)
HOST CONNECTION
Μέσω USB2, USB1 ή Wireless Bluetooth.
Trigger
CH01 – CH02
ΜΕΤΑΤΡΟΠΗ A/D
2 10-bit μετατροπείς.
40 MS/s με ένα ενεργό κανάλι.
20 MS/s για κανάλι με 2 ενεργά κανάλια.
ΛΕΙΤΟΥΡΓΙΕΣ ΑΠΕΙΚΟΝΙΣΗΣ
Normal, Auto, Single shot.
ΚΟΙΝΕΣ ΛΕΙΤΟΥΡΓΙΕΣ
AC, DC
ΜΕΓΙΣΤΗ ΤΑΣΗ ΕΙΣΑΓΩΓΗΣ
± 200 V
ΕΠΙΠΡΟΣΘΕΤΕΣ ΛΕΙΤΟΥΡΓΙΕΣ
Καθυστέρηση Trigger , υπολογισμός συχνότητας Vmedia, Vmax, Vmin, Περίοδος, Ρυθμιζόμενη κλιμακα για συνδέσεις αμπερόμετρου.
ΓΕΝΝΗΤΡΙΑ ΣΗΜΑΤΟΣ
PWM CURRENT DRIVE
Μέγιστη συνεχής τάση: 5 A @ 12 V
Μέγιστη συχνότητα PWM: 50 kHz
Τάση Λειτουργίας: 5÷30 V
Ανάλυση Κύκλου Λειτουργίας : 1%
Ανάλυση Συχνότητας: 0,1 Hz
PWM 5 V:
Μέγιστη συνεχής τάση ΕΞΟΔΟΥ: 20 mA
Μέγιστη Συχνότητα PWM : 50 kHz
Τάση ΕΞΟΔΟΥ: 0-5 V ± 5%
Ανάλυση Κύκλου Λειτουργίας : 1%
Ανάλυση Συχνότητας: 0,1 Hz
