Περιγραφή
AXONE Navigator txt Multihub 2
Η κορυφαία λύση: ευέλικτη, γρήγορη και διαισθητική σε κάθε συνθήκη
Πολυκατασκευαστική διάγνωση από την TEXA
Τα τελευταία χρόνια, η παρουσία ηλεκτρονικών συστημάτων στα οχήματα έχει αυξηθεί εκθετικά, φτάνοντας σε ιδιαίτερα υψηλό επίπεδο πολυπλοκότητας. Σήμερα, οι επαγγελματίες επισκευαστές πρέπει να μπορούν να εργάζονται αποτελεσματικά σε διαφορετικούς τύπους οχημάτων, με διαφορετικά διαγνωστικά πρωτόκολλα και πολλαπλούς τρόπους σύνδεσης.
Σε αυτό το πλαίσιο, η TEXA ανέπτυξε το TXT MULTIHUB 2, μία εξαιρετικά ευέλικτη διαγνωστική διεπαφή οχημάτων, η οποία προσαρμόζεται εύκολα στις εργασίες συντήρησης, καθιστώντας τις γρήγορες και διαισθητικές σε κάθε περίπτωση.
Πρόκειται για μία τεχνολογικά προηγμένη λύση, πλούσια σε μοναδικά τεχνικά και κατασκευαστικά χαρακτηριστικά, όπως η δυνατότητα λειτουργίας σε 5 περιβάλλοντα, η οθόνη 2.42” με λευκό οπίσθιο φωτισμό, ο rugged σχεδιασμός με πιστοποίηση IP53, η έξυπνη συνδεσιμότητα μέσω λειτουργικού Linux, η διαχείριση πρωτοκόλλων CAN FD, DoIP και Pass-Thru, καθώς και η δυνατότητα απομακρυσμένης διάγνωσης.
Ένα μοναδικό εργαλείο για όλα τα περιβάλλοντα

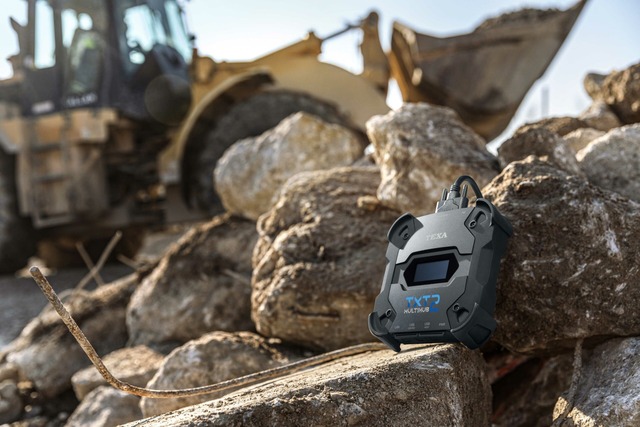

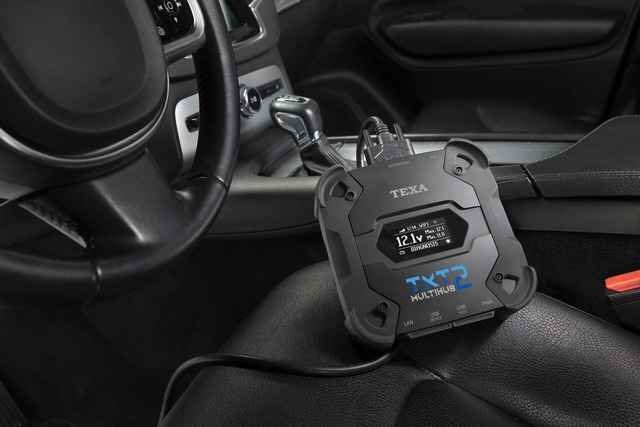

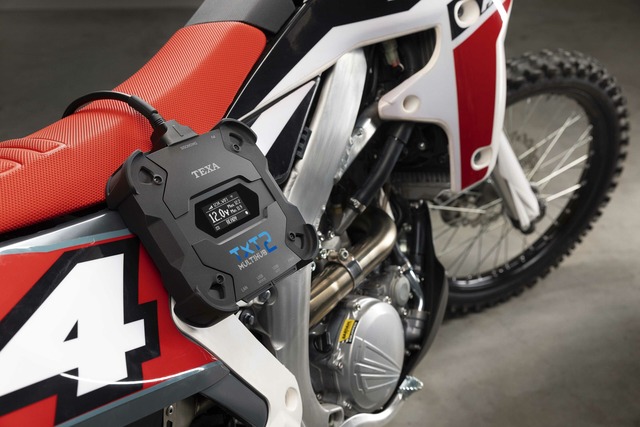

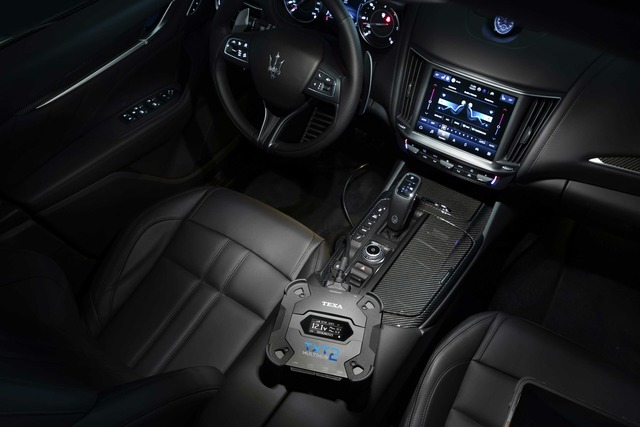

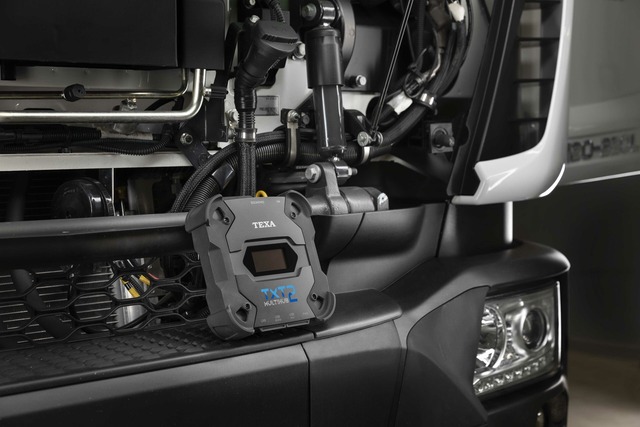

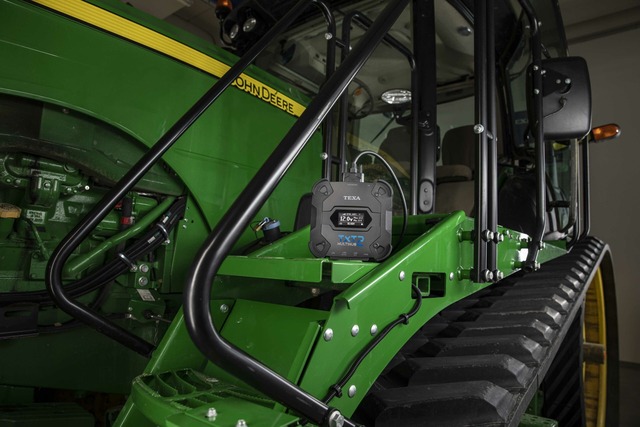

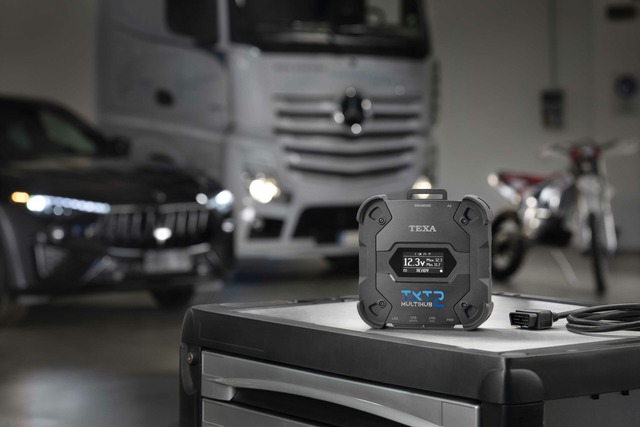

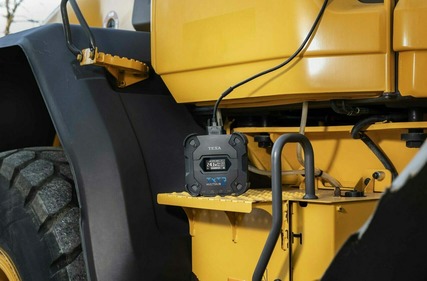

Το TXT MULTIHUB 2 είναι ένα διαγνωστικό εργαλείο ικανό να επέμβει σε αυτοκίνητα, βαρέα οχήματα, μοτοσυκλέτες, σκάφη, αγροτικά και κατασκευαστικά μηχανήματα. Σε κάθε περίπτωση, εξασφαλίζει υψηλές επιδόσεις, ώστε οι εργασίες να ολοκληρώνονται με τον καλύτερο δυνατό τρόπο και με μέγιστη ικανοποίηση του πελάτη.
Μεγάλη ευχρηστία χάρη στο ενσωματωμένο display

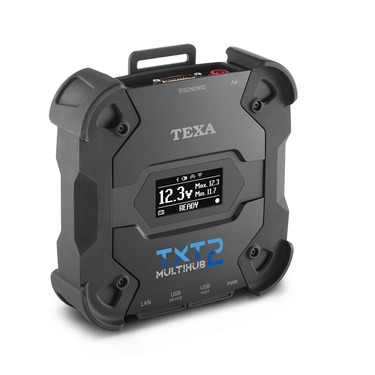

Το TXT MULTIHUB 2 διαθέτει πρακτική οθόνη 2.42” με λευκό οπίσθιο φωτισμό, η οποία προσφέρει υψηλή ευχρηστία και δυνατότητα προβολής πληροφοριών βάσει τριών τύπων μηνυμάτων:
- Τρόπος επικοινωνίας με τη μονάδα προβολής
- Τάση φόρτισης της μπαταρίας του οχήματος στο οποίο είναι συνδεδεμένο
- Κατάσταση λειτουργίας, όπως standard diagnosis, DoIP Wi‑Fi, DoIP Ethernet, Pass-Thru και CAN FD
Επιπλέον, επιτρέπει τον συνεχή έλεγχο της λειτουργίας του εργαλείου, εμφανίζοντας περισσότερα από 40 μηνύματα που παρέχουν στον τεχνικό όλες τις απαραίτητες πληροφορίες κατά τη διάρκεια των διαγνωστικών εργασιών.
Το TXT MULTIHUB 2 εμφανίζει σε πραγματικό χρόνο στην οθόνη την τάση της μπαταρίας του οχήματος στο οποίο είναι συνδεδεμένο.
Η ένδειξη αυτή είναι ιδιαίτερα σημαντική για την εκτέλεση συγκεκριμένων διαγνωστικών εργασιών, όπως οι ρυθμίσεις και οι προσαρμογές.
Ανθεκτικό, πρακτικό και εύχρηστο

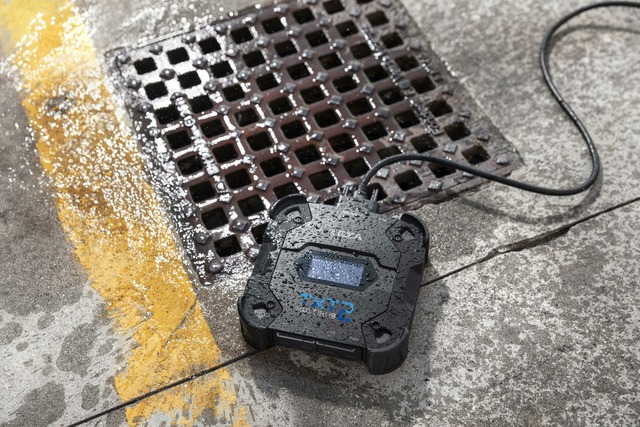

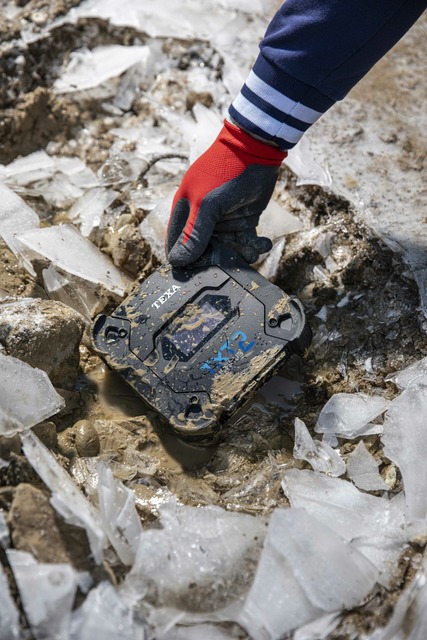

Το TXT MULTIHUB 2 διαθέτει ειδικά ενισχυμένο σώμα με αντικραδασμικές γωνίες. Το επίπεδο προστασίας του είναι πιστοποιημένο κατά IP53, προσφέροντας αντοχή σε πιτσιλιές νερού και σκόνη.

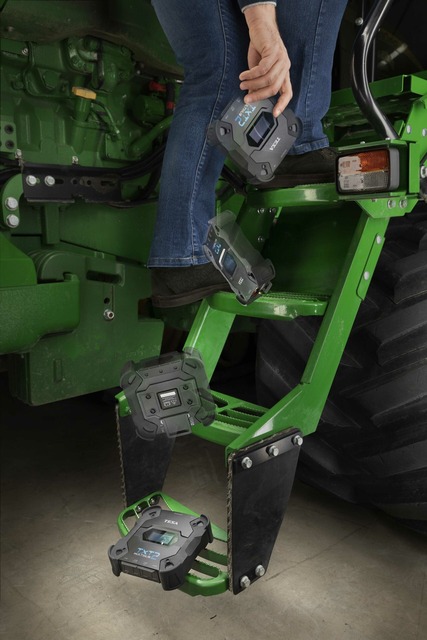

Επιπλέον, η δοκιμή πτώσης σύμφωνα με το στρατιωτικό πρότυπο MIL-STD 810G του επιτρέπει να απορροφά κραδασμούς και πτώσεις.
Όλα αυτά τα χαρακτηριστικά επιτρέπουν στο εργαλείο να αποδίδει στο μέγιστο σε κάθε συνθήκη εργασίας. Παράλληλα, παραμένει πρακτικό και ευχάριστο στη χρήση, χάρη στον ειδικό rugged σχεδιασμό του και την προσεγμένη αισθητική κατασκευή του.
Συνδεσιμότητα χωρίς περιορισμούς
Το AXONE NEMO LIGHT έχει σχεδιαστεί ειδικά για το απαιτητικό περιβάλλον του συνεργείου, συνδυάζοντας προηγμένες λειτουργίες με πρακτικότητα και αξιοπιστία. Με compact και ενισχυμένο σχεδιασμό, αποτελεί μια ευέλικτη διαγνωστική μονάδα που ανταποκρίνεται στις καθημερινές ανάγκες του επαγγελματία τεχνικού.
Wi‑Fi: Για διαγνωστικές εργασίες που χρησιμοποιούν standard CAN, CAN FD και DoIP.
Ethernet: Μέσω καλωδίου δικτύου, αποκλειστικά για λειτουργίες DoIP σύμφωνα με το πρότυπο ISO 13400.
USB: Για κάθε τύπο διάγνωσης, συμπεριλαμβανομένου του Pass-Thru σύμφωνα με τα πρότυπα SAE J2534-1 και SAE J2534-2.
Bluetooth: Για συμβατικές διαγνωστικές εργασίες.
Το AXONE NEMO LIGHT έχει σχεδιαστεί ειδικά για το απαιτητικό περιβάλλον του συνεργείου, συνδυάζοντας προηγμένες λειτουργίες με πρακτικότητα και αξιοπιστία. Με compact και ενισχυμένο σχεδιασμό, αποτελεί μια ευέλικτη διαγνωστική μονάδα που ανταποκρίνεται στις καθημερινές ανάγκες του επαγγελματία τεχνικού.
Ενσωματωμένο DoIP, ακόμη και ασύρματα
Το TXT MULTIHUB 2 επιτρέπει την εύκολη διάγνωση σε οχήματα που διαθέτουν τεχνολογία DoIP – Diagnostic over Internet Protocol – ακόμη και μέσω Wi‑Fi.
Το συγκεκριμένο πρότυπο αναπτύχθηκε για να διαχειρίζεται τη μεγάλη παρουσία ηλεκτρονικών συστημάτων στα οχήματα και τον αυξημένο όγκο διαγνωστικών δεδομένων, απαιτώντας σύνδεση βασισμένη σε IP πρωτόκολλο.
Pass-Thru: άμεση πρόσβαση στα δεδομένα των κατασκευαστών
Το TXT MULTIHUB 2 είναι έτοιμο να λειτουργήσει σε κάθε διαμόρφωση, περνώντας ακόμη και από standard διάγνωση σε λειτουργία Pass-Thru με πλήρως αυτόματο τρόπο.
Είναι συμβατό με τα πρότυπα SAE J2534-1 και SAE J2534-2, επιτρέποντας τη σύνδεση με το όχημα και την άμεση πρόσβαση σε δεδομένα συντήρησης και διάγνωσης που διατίθενται από τους κατασκευαστές οχημάτων.
Η δυνατότητα αυτή είναι απαραίτητη, για παράδειγμα, για την ενημέρωση λογισμικού σε μία ή περισσότερες μονάδες ελέγχου.
CAN FD για μετάδοση δεδομένων υψηλής έντασης
Το πρωτόκολλο CAN FD – Controller Area Network Flexible Data-Rate – επιτρέπει τη μεταφορά πληροφοριών, ακόμη και μεγάλου μεγέθους, έως και πέντε φορές ταχύτερα.
Με το TXT MULTIHUB 2, η διαχείριση αυτού του προτύπου επικοινωνίας, σε 4 κανάλια, γίνεται εύκολα και διαισθητικά.
Λογισμικό IDC6
Το λογισμικό IDC6 της TEXA καθοδηγεί τον τεχνικό σε όλη τη διαγνωστική διαδικασία με απλό, γρήγορο και διαισθητικό τρόπο.Με τεχνογνωσία άνω των 30 ετών, αποτελεί ένα απαραίτητο εργαλείο για τις καθημερινές προκλήσεις του συνεργείου.
Συνδρομή TEXPACK
Η συνδρομή TEXPACK είναι ετήσια υπηρεσία που επιτρέπει την πλήρη αξιοποίηση του εργαλείου, διατηρώντας το πάντα ενημερωμένο με τις τελευταίες καλύψεις σε μάρκες και μοντέλα.Οι διαγνωστικές λύσεις με TEXPACK αποκτούν πρόσβαση και σε λειτουργίες τεχνητής νοημοσύνης.
Συνδρομή TEX@INFO
Με τις υπηρεσίες TEX@INFO, η βασική συνδρομή μπορεί να εμπλουτιστεί με ειδικές λειτουργίες που υποστηρίζουν ακόμη πιο ολοκληρωμένα τη διάγνωση, ανάλογα με τις ανάγκες του συνεργείου.
- Τεχνικά χαρακτηριστικά
ΚΥΡΙΟΣ ΕΠΕΞΕΡΓΑΣΤΗΣ
Τύπος: iMX6 1 GHz
DDR3L SDRAM: 512 MByte
Mass Storage: eMMC 8 GByte
ΣΥΝΕΠΕΞΕΡΓΑΣΤΗΣ
Τύπος: STM32H735IGK6 550 MHz
RAM: 2 MByte SRAM, 32 MByte SDRAM
Flash: 2 MByte
ΣΥΝΔΕΣΜΟΣ ΤΡΟΦΟΔΟΣΙΑΣ
PWR: 2.1 DC jack
ΤΡΟΦΟΔΟΣΙΑ
12 - 24 V συνεχούς τάσης
Από την μπαταρία του οχήματος μέσω OBD connector ή ειδικών καλωδιώσεων
ΚΑΤΑΝΑΛΩΣΗ
1 A @12 V
0.5 A @24 V

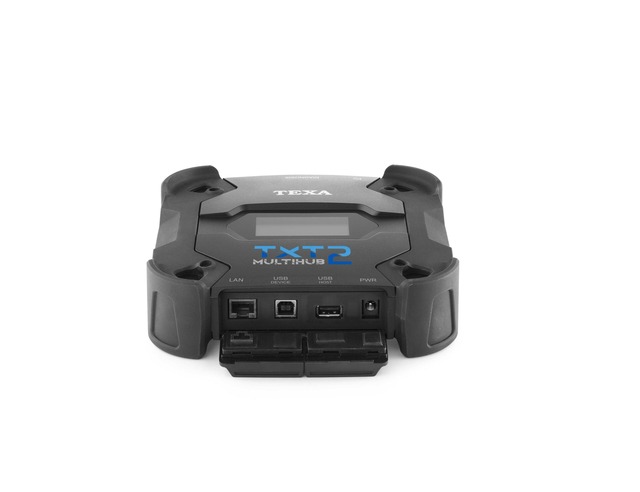

ΘΥΡΕΣ USB
USB: USB 2.0 host type A, μέγιστη έξοδος 1 A
USB DEVICE: USB 2.0 device type B, priority connector
ΕΠΙΚΟΙΝΩΝΙΑ BLUETOOTH
BDR / EDR / LE1M
ΕΠΙΚΟΙΝΩΝΙΑ WI‑FI
Wi‑Fi IEEE 802.11 b/g/n20
2412 - 2462 MHz
ΖΩΝΗ ΛΕΙΤΟΥΡΓΙΑΣ
2400 - 2483.5 MHz
ΜΕΓΙΣΤΗ ΕΚΠΕΜΠΟΜΕΝΗ ΙΣΧΥΣ ΡΑΔΙΟΣΥΧΝΟΤΗΤΑΣ
10 dBm
2400 - 2483.5 MHz
ΔΙΑΓΝΩΣΤΙΚΟΙ ΣΥΝΔΕΣΜΟΙ
DIAGNOSIS: DSUB-26HD
ISO 22900-1
ΗΛΕΚΤΡΟΝΙΚΟΣ ΔΙΑΚΟΠΤΗΣ
2-way, 13 ανεξάρτητες θέσεις
ΣΥΝΔΕΣΜΟΣ ΕΠΑΝΑΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ ΜΟΝΑΔΩΝ ΕΛΕΓΧΟΥ
PV
SAE J2534-1
ΥΠΟΣΤΗΡΙΖΟΜΕΝΑ ΠΡΩΤΟΚΟΛΛΑ
Blink codes
K, L με προστασία ρεύματος 100 mA, ISO9141-2, ISO14230
CAN ISO11898-2 High Speed
CAN FD 11898-2:2016, 4 κανάλια
CAN ISO 11898-3 Low Speed
CAN SAE J2411 Single Wire
SAE J1850 PWM
SAE J1850 VPW
SAE J2534-1
SAE J1708
Ethernet DoIP ISO13400-3
ΔΙΕΠΑΦΗ ΧΡΗΣΤΗ
Οθόνη OLED 64×128 dot
ΘΕΡΜΟΚΡΑΣΙΑ ΛΕΙΤΟΥΡΓΙΑΣ
0 °C έως 50 °C
ΘΕΡΜΟΚΡΑΣΙΑ ΑΠΟΘΗΚΕΥΣΗΣ
-20 °C έως 60 °C
ΥΓΡΑΣΙΑ ΛΕΙΤΟΥΡΓΙΑΣ
10% έως 80%, χωρίς συμπύκνωση
ΒΑΡΟΣ
600 g
ΕΠΙΠΕΔΟ ΠΡΟΣΤΑΣΙΑΣ IP
IP53
Με σωστά κλειστά τα προστατευτικά καπάκια
ΟΔΗΓΙΕΣ
RED 2014/53/EU
RoHS 2011/65/EU και Delegated Directive 2015/863/EU
ΗΛΕΚΤΡΟΜΑΓΝΗΤΙΚΗ ΣΥΜΒΑΤΟΤΗΤΑ
ETSI EN 301 489-1
ETSI EN 301 489-17
ΡΑΔΙΟΣΥΣΤΗΜΑΤΑ
ETSI EN 300 328
ΗΛΕΚΤΡΙΚΗ ΑΣΦΑΛΕΙΑ
EN 62368
